操作視頻產品簡介

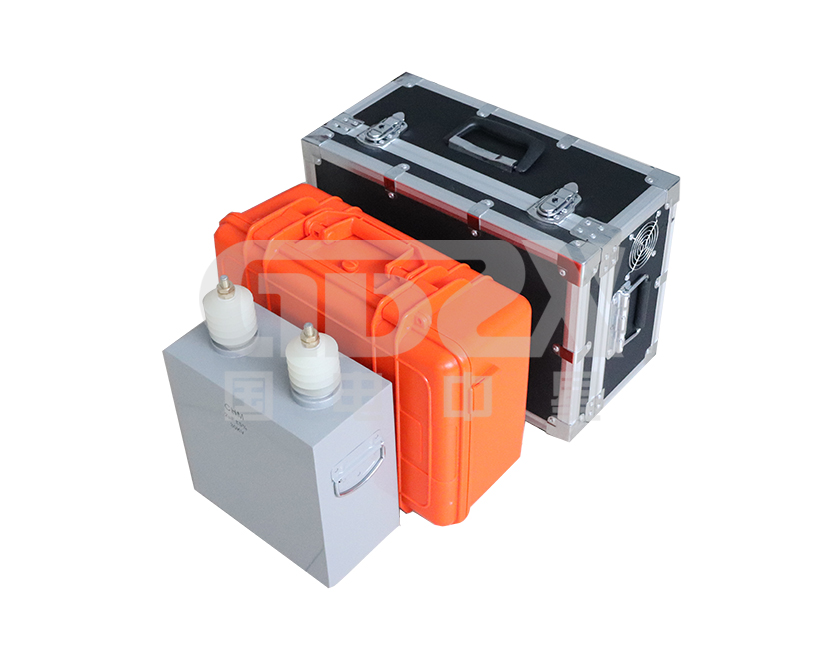

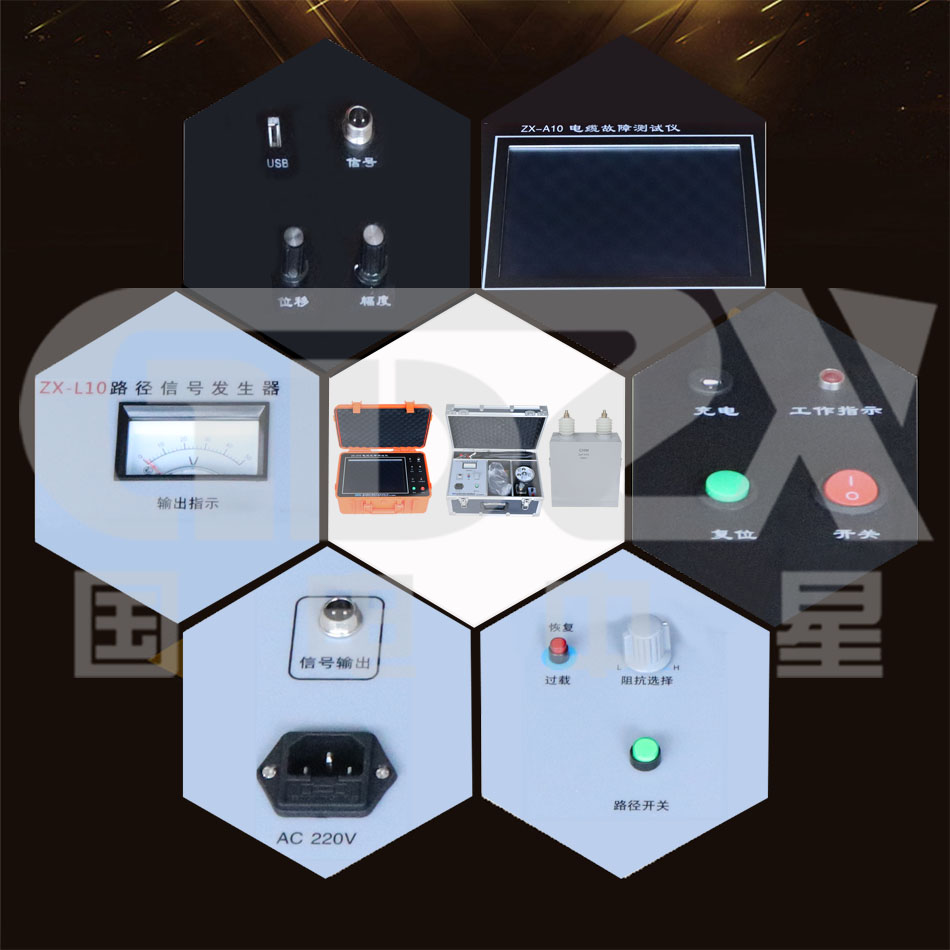

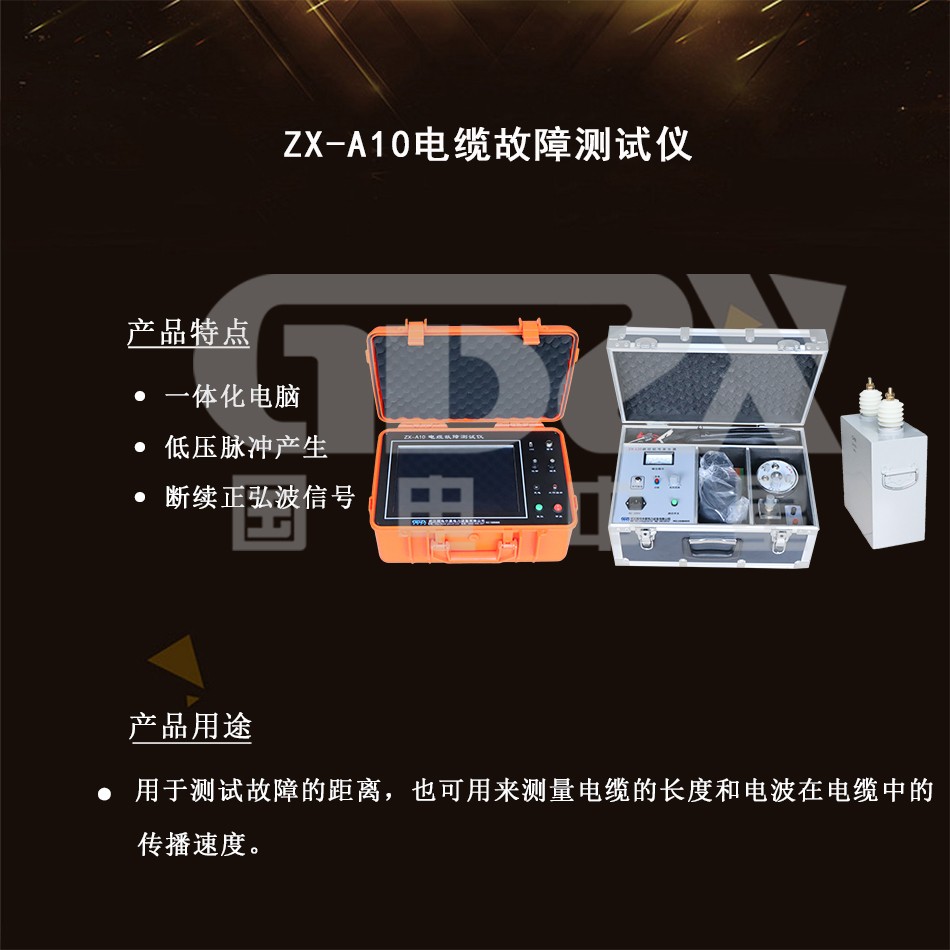

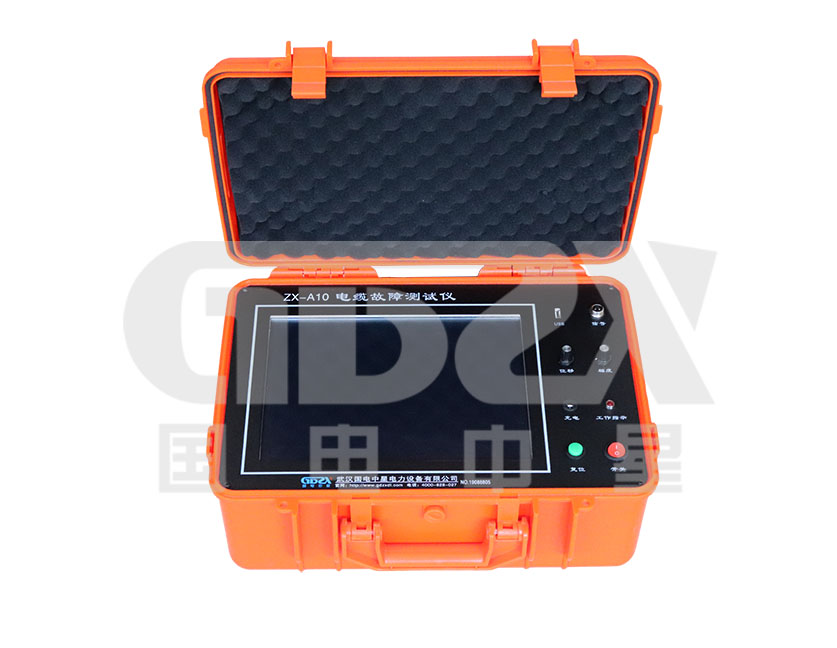

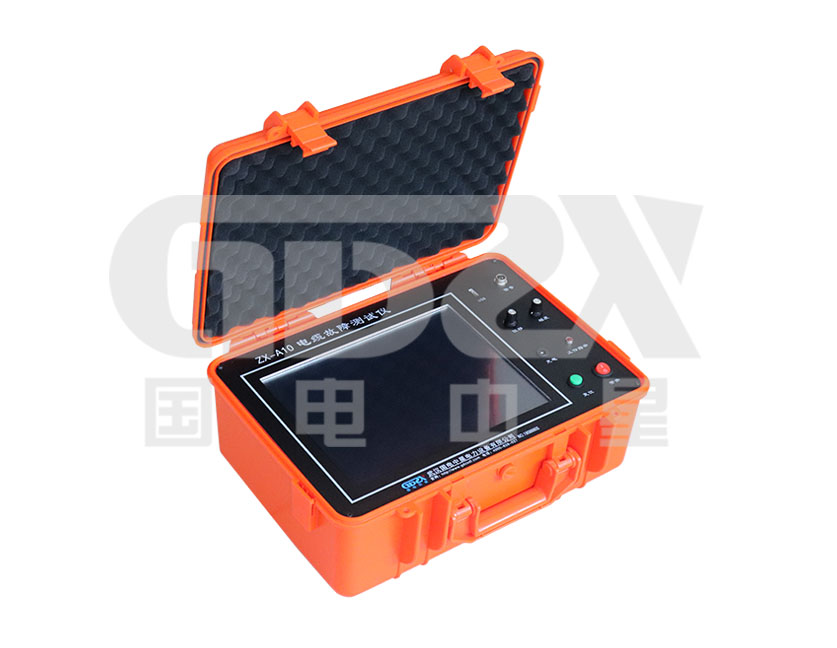

ZX-A10電纜故障測試儀包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號發生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
定點儀用于故障點的精確定位。
產品別稱
電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀
性能特點
電纜故障測試儀：
1. 可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
2. 可測量長度已知的任何電纜中電波傳播的速度。

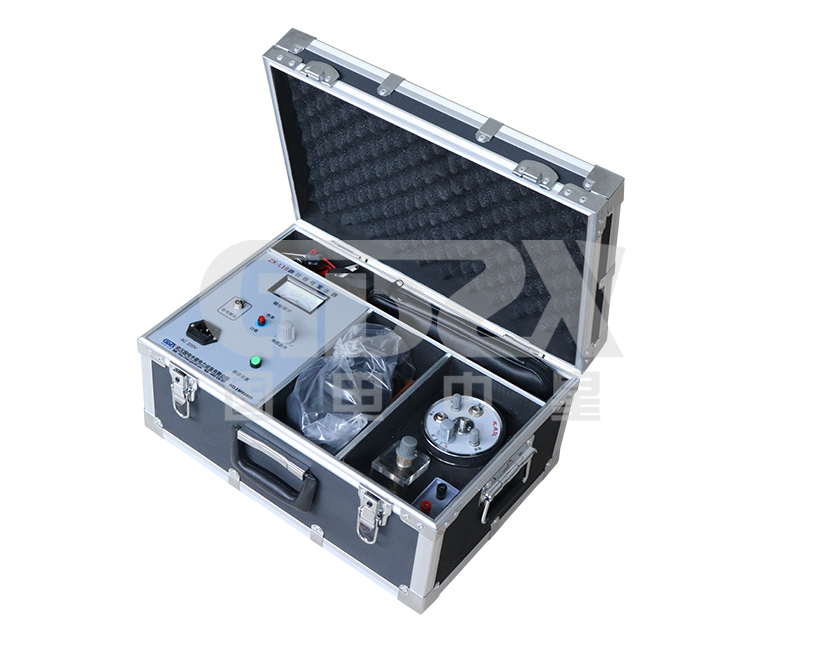

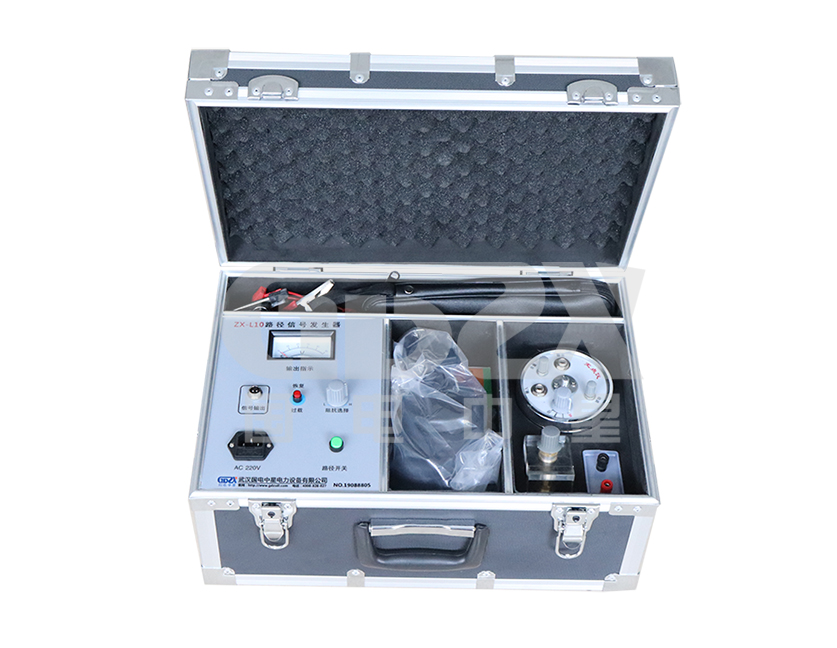

路徑信號發生器：
1. 輸出15KHz路徑信號。

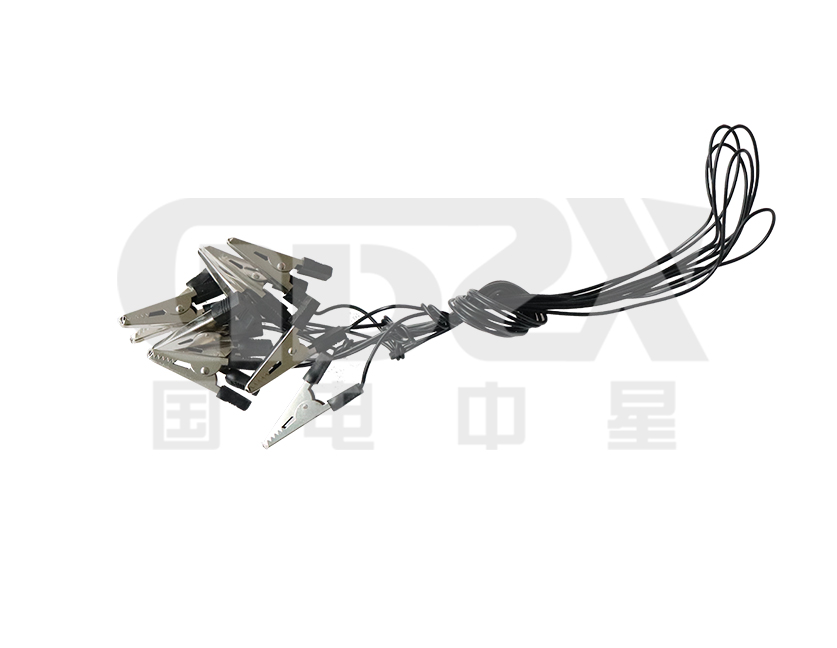

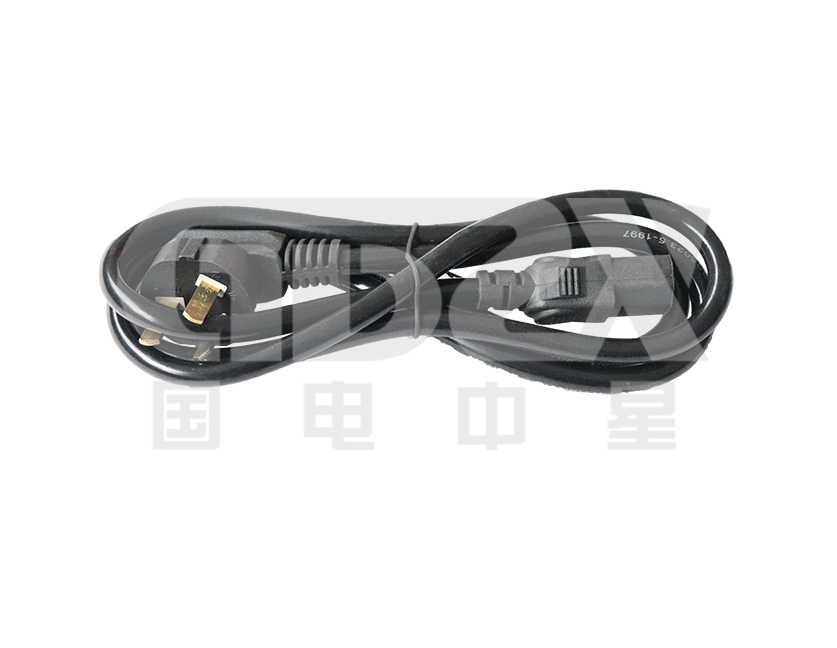

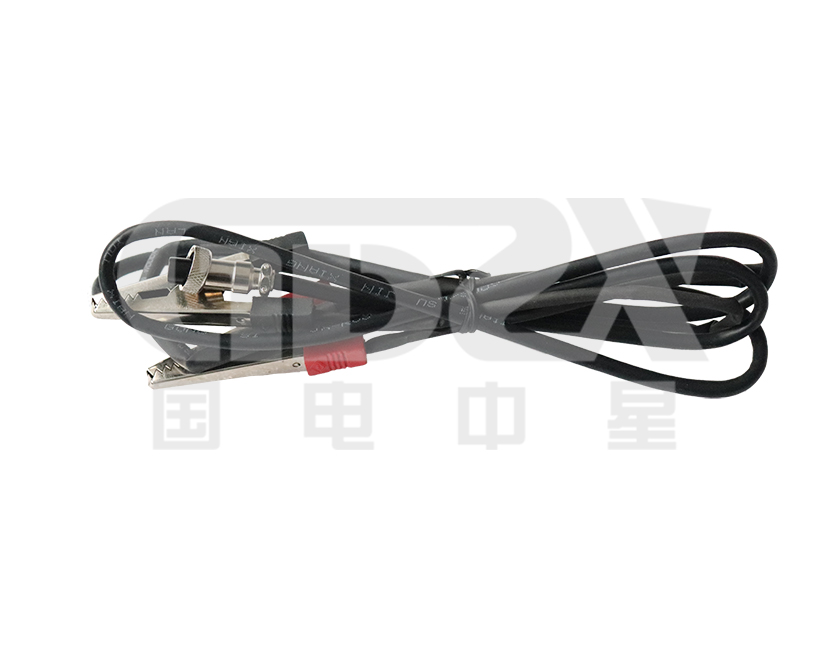

2. 將3芯電源線插入電源插座，打開電源開關，將低壓測試線的紅夾子夾在電纜的鎧裝上，或者一根好相上，鎧裝或者好相的遠端接地，低壓測試線的黑夾子也要接地。這樣信號構成回路。

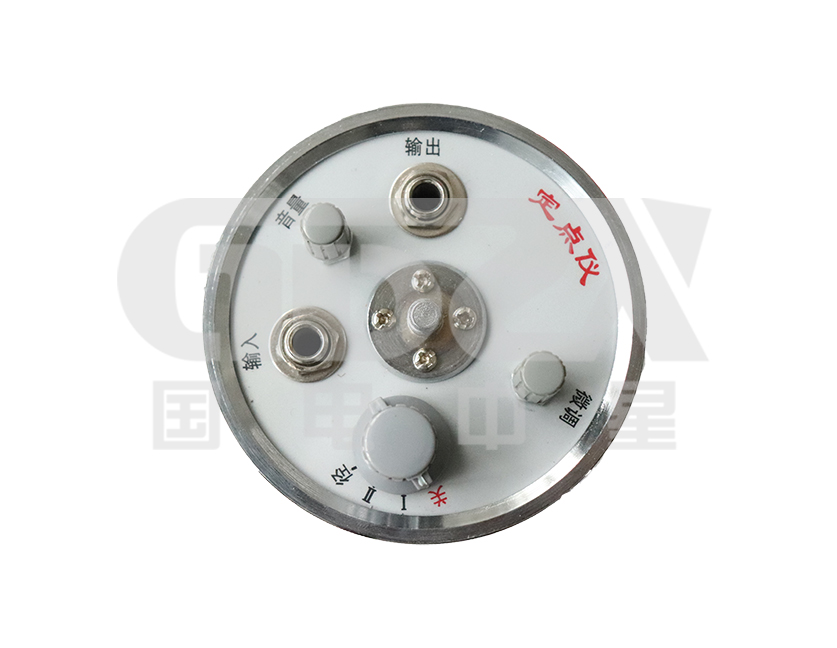

定點儀：
1. 在輸入信號為300Hz幅度為30μv的情況下，可保證2.5V不失真輸出。
2. 在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。
技術指標
電纜故障測試儀 | |
測試距離 | 不小于16千米 |
系統誤差 | 小于1米 |
采樣頻率 | 25MHz |
最小分辨率 | 0.2米 |
測試盲區 | 小于16米 |
電源 | 直流12V（免維護電瓶） |
重量 | 5kg |
路徑信號發生器 | |
輸出信號頻率 | 30KHz |
振蕩方式 | 斷續 |
輸出功率 | 30W |
電源 | 220V±10％ |
重量 | 4kg |
定點儀 | |
工作方式 | 定點工作方式：測定電纜故障點的精確位置時使用 |
路徑工作方式：測試電纜埋設的路徑走向使用 | |
輸入阻抗 | ＞1KΩ |
工作電壓 | 9V±10% |
工作電流 | ＞4mA |
環境溫度 | －10℃～40℃ |
重量 | 1.5kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
